概述

POL（Passive Optical LAN）無源光纖局域網，是基于PON技術的新型局域網組網方案。采用POL可以在提供面向未來融合業務需求的高帶寬網絡的同時，簡化網絡架構，并在業務承載方面增強靈活、彈性擴展的能力，極大地減少網絡設備部署對機房空間的占用，顯著地減少能源消耗，簡化布線施工。

方案介紹

基于建設周期、投資成本和管理維護等因素考慮，分別在運營商接入機房和客戶大樓中心機房部署POL配套設備，來整合酒店的互聯網、電視、語音、監控和無線等業務，實現全網融合業務的統一管理?？傮w組網拓?fù)淙鐖D所示。

互聯網業務：大樓中心機房核心交換機與學校出口&數據中心設備通過光纜互聯，通過部署若干臺OLT、光損較小的分光器和樓層辦公室的ONU/ONT，來實現大樓樓層全光網覆蓋。

語音業務：IPPBX部署在大樓中心機房，通過六類線下掛在核心交換機，與OLT處于同一局域網，通過本地城域網采用IETF SIP協議注冊至核心側SBC服務器，承載電信核心網IMS語音業務的下發，實現內外線功能。

無線功能：Mesh網關部署在辦公室或樓道，設備支持GPON/EPON接入、提供4個GE口和雙頻WiFi功能，相對于ONT設備，能夠具備2個語音口接入辦公座機，如圖所示。

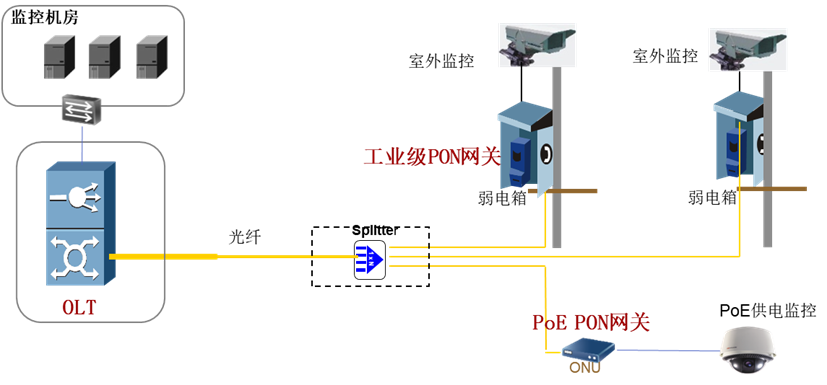

監控功能：室外監控通過部署在室外弱電箱的工業級PON網關來接入監控?cái)z像頭實現，室內監控通過部署在弱電井/配電間的POE PON網關接入監控?cái)z像頭實現；工業級PON網關和POE PON網關均通過分光器接入大樓中心機房OLT。

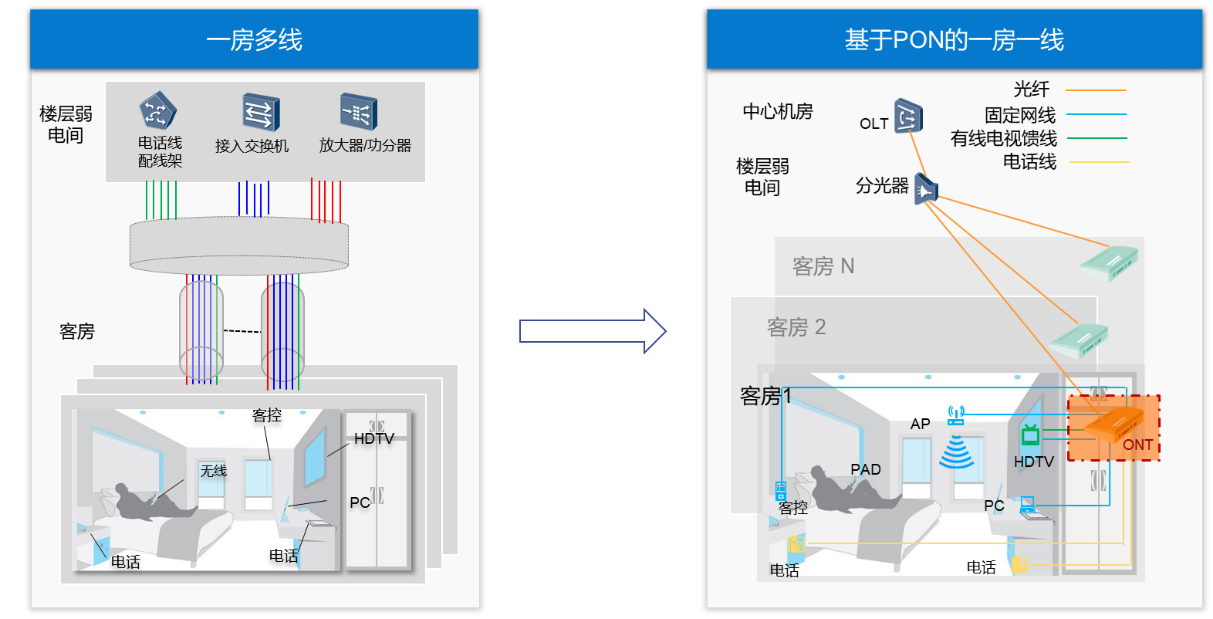

綜合布線：弱電間到辦公室間的綜合布線將從傳統的一房多線變?yōu)橐环恳痪€、一纖三波、一網多能，簡化現有網絡結構，節省布線成本，實現統一運維。
